5540-U
可变波片，Berek's ，8-32 螺纹
$2,278
5540-U 可变波片，Berek's ，8-32 螺纹 $2,278

产品规格

  • 波长范围
    200-1600 nm
  • 延迟
    0-5.8π @ 0.3 μm
    0-π @ 1.6 μm
  • 延迟精度
    λ/1000 @ null
    λ/100 @ 2
  • 波前畸变
    λ/8
  • 通光孔径
    10 mm

特征

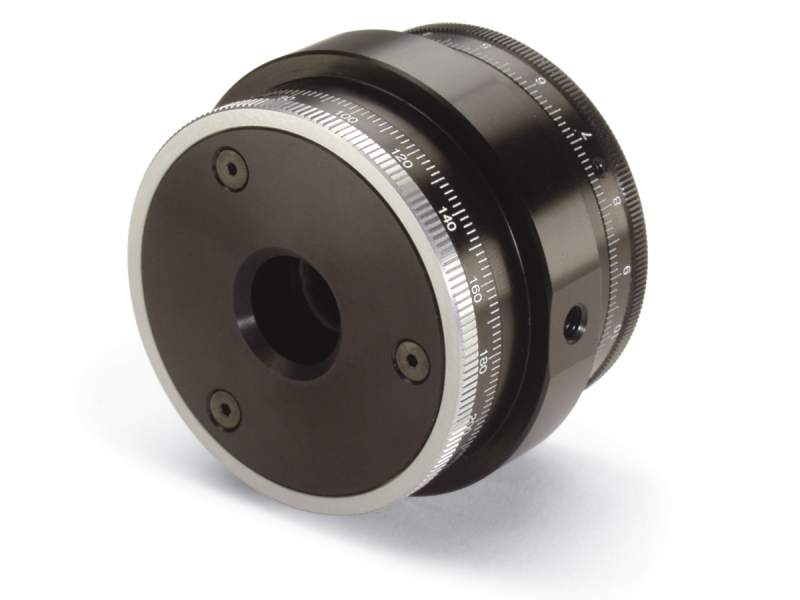

基于 Berek 最先讨论的偏振补偿器

基于 Berek 在 1913 年最先讨论的偏振补偿器，该装置由具有垂直于光轴的面的单轴晶体材料板构成。在正入射时，器件是各向同性的，并且具有零相位延迟。双折射随着使板倾斜的旋转环而变化。带双折射的快轴的方向可由第二个旋转位移台进行调节。两个独立的旋转刻度，连同所提供的曲线，使您可以针对从 200 到 1600 nm 的所有波长设置从 0 到 π 的延迟。

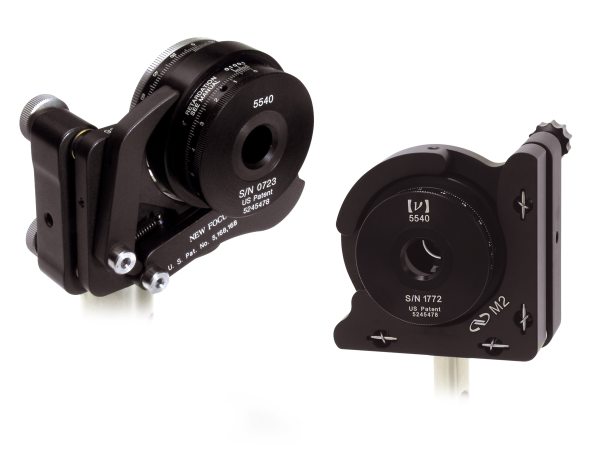

Berek 的波片安装

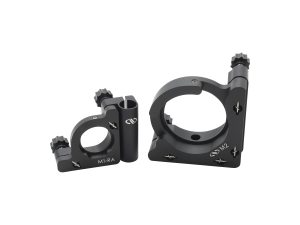

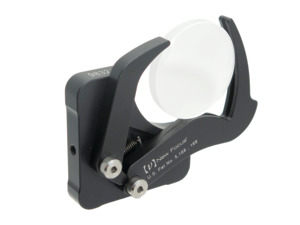

Berek 可变波片可以直接安装到光学接杆或柱状接杆底座上，但我们建议将其与我们的 98542英寸可调光学爪或我们的M2标准2英寸 (50.8 mm) 调节架一起使用。这样做可以对准波片，使其真正垂直于入射光束，确保零相位延迟和波片的精度。

波片应用

您可以使用 Berek 的可变波片作为四分之一波片、半波片或波长在 200 和 1600 nm 之间的任意波片。波片具有刻度精细的刻度盘，允许在最小值和最大值之间调节相位延迟。

基本隔离器应用

基本光隔离器由在四分之一波片前面的线性偏振片组成，将线偏振光转换为圆偏振光。朝向源反射的任何干扰光将再次穿过波片，并转换为与滤光片交叉的线性偏振。隔离器在许多回射光路可能使激光腔不稳定的激光应用中很重要。该 5540 型可以在实验应用中配置为四分之一波片使用。将其与 Newport 标准直径片或 Polarcor 线性偏振片之一组合，以快速组成用于实验室实验的光隔离器。

偏振补偿器应用

我们的 Berek 波片对激光偏振状态进行了精细调整。Berek 的波片可用于精确补偿实验中其他光学器件产生的小相移。改变波片的延迟和方向以产生非常小的延迟来优化系统。

可变衰减器应用

您可以通过使用 5540 型作为半波片，旋转线性偏振激光束的偏振平面。在波片后放置一个线性偏振片，制作可变衰减器。
